高压交流电站电动机，通常指额定电压为6kV、10kV及以上的电机，在各类发电厂中起着关键作用，主要用于驱动大功率设备。其高效性和可靠性适用于发电厂的恶劣工况，合理选型与维护直接影响电厂运行的经济性和安全性。

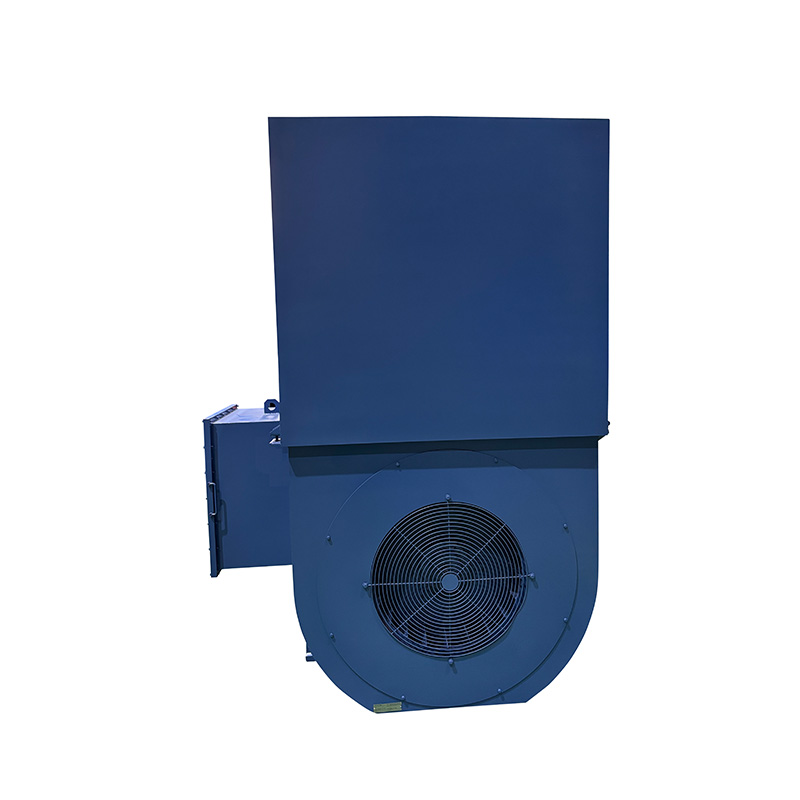

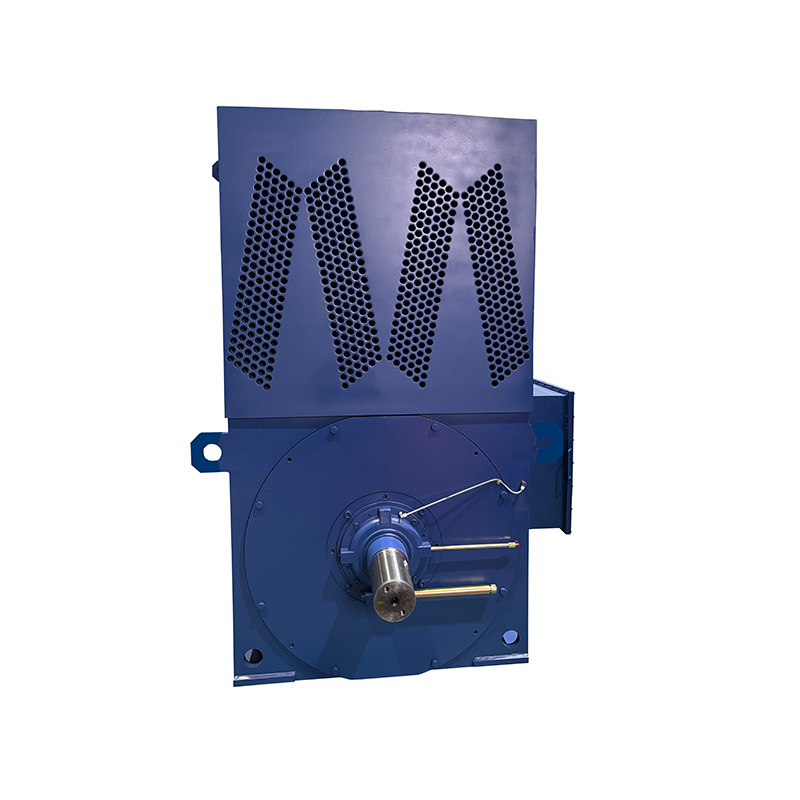

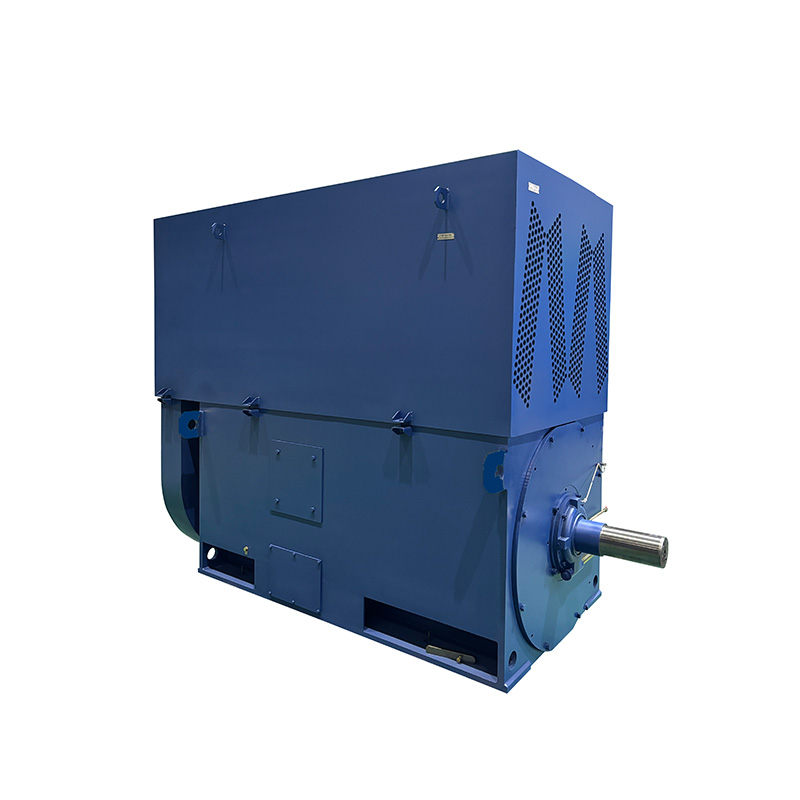

高压交流电站电动机

产品简介

本系列电动机能效指标可满足中国标准GB 755和国际标准IEC 60034规定的3级能效（即IE3）及4级能效（即IE4）。

发电厂用高压交流电动机的特殊要求：

1. 电气性能要求

1.1 启动特性：

1.1.1 启动电流需限制在额定电流的5-7倍以避免电网冲击（采用软启动、变频或液力耦合方式）。

1.1.2 高启动转矩（如引风机需150%~200%额定转矩）。

1.2 效率与能效：

1.2.1 符合IE3（高效）或IE4（超高效）标准，通常要求满载效率≥95%。

1.2.2 低空载损耗，优化铁芯材料与绕组设计。

1.3 功率因数：

异步电动机要求≥0.85（可通过电容补偿或同步电机提升）。

2. 机械结构要求

2.1 轴承系统：

2.1.1 大型电机采用滑动轴承（如给水泵电机）或绝缘轴承（防止轴电流腐蚀）。

2.1.2 润滑系统需适应连续运行（如强制润滑或自动注脂）。

2.2 转子动平衡：

振动速度值≤2.8mm/s（GB/T 10068标准），避免对负载机械造成冲击。

2.3 防爆与防腐：

燃煤电厂粉尘区需防爆设计（Ex d IIC T4），脱硫区需耐酸碱涂层。

高压交流电站电动机的核心特性

• 高电压等级

- 常用电压：6kV、10kV（国内），3.3kV、6.6kV（国际）

- 高绝缘要求：采用多层云母带与真空压力浸渍（VPI）工艺，绝缘等级通常为F级（155℃）或H级（180℃），具有耐高温与耐电晕特性。

• 大功率输出

- 功率范围广（200kW~50MW），直接驱动大惯量负载（如风机、泵类）无需减速装置。

• 高可靠性设计

- 防护等级：IP54（防尘防溅）或IP55（防水），适用于潮湿/多尘环境。

• 冷却方式：

- 空冷（IC611/IC616）：强制风冷，结构简单。

- 水冷（IC81W）：闭路水冷，用于高热负荷电机。

电厂高压电动机设计需平衡性能、可靠性与成本，其技术参数直接影响电厂整体能效与安全运行。因此，为准确选配最优高压电机，我司技术团队需明确设备负载特性、过载要求、环境温度、海拔等使用工况。

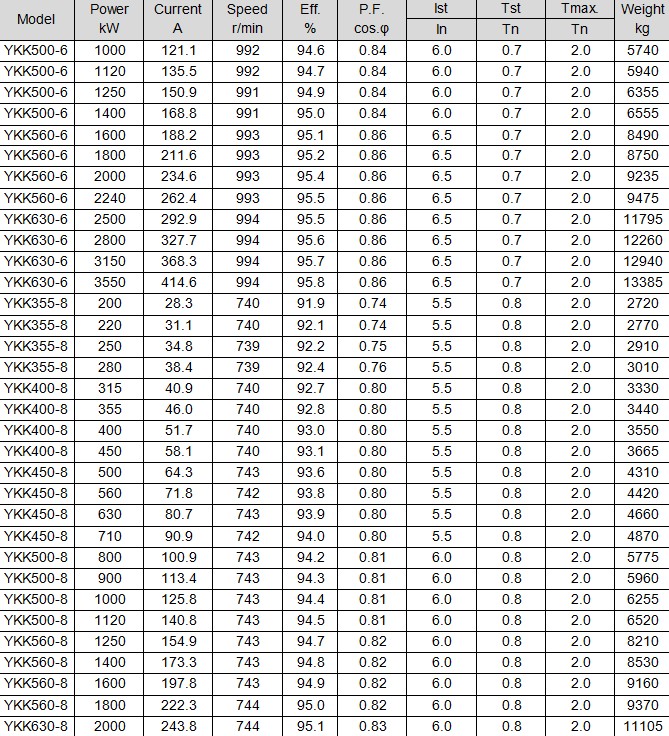

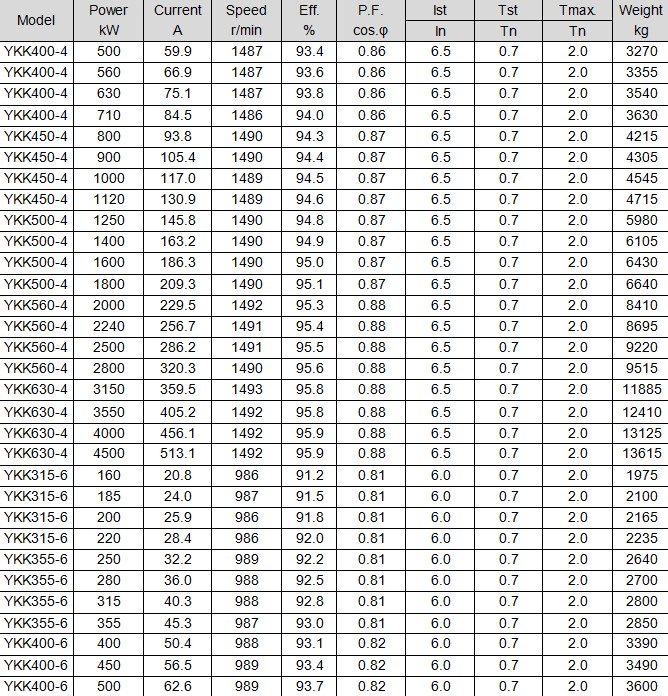

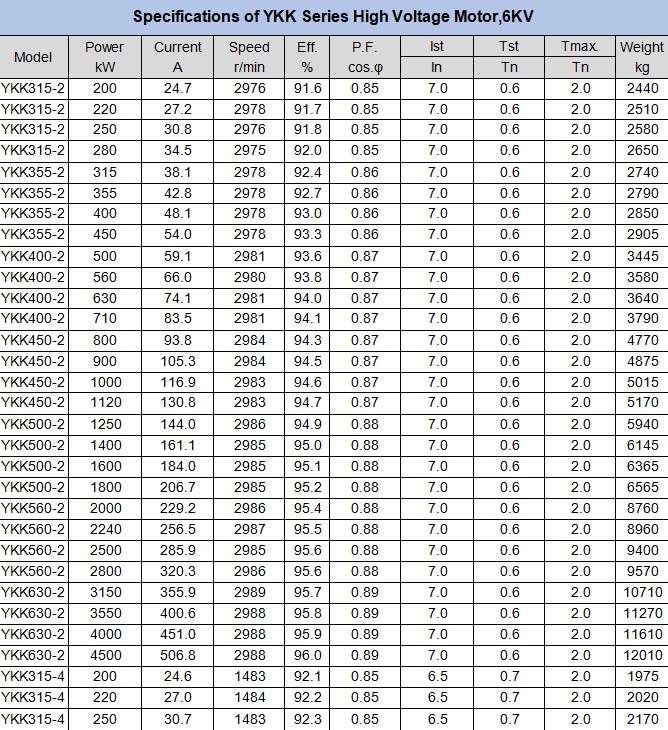

技术参数

技术规格

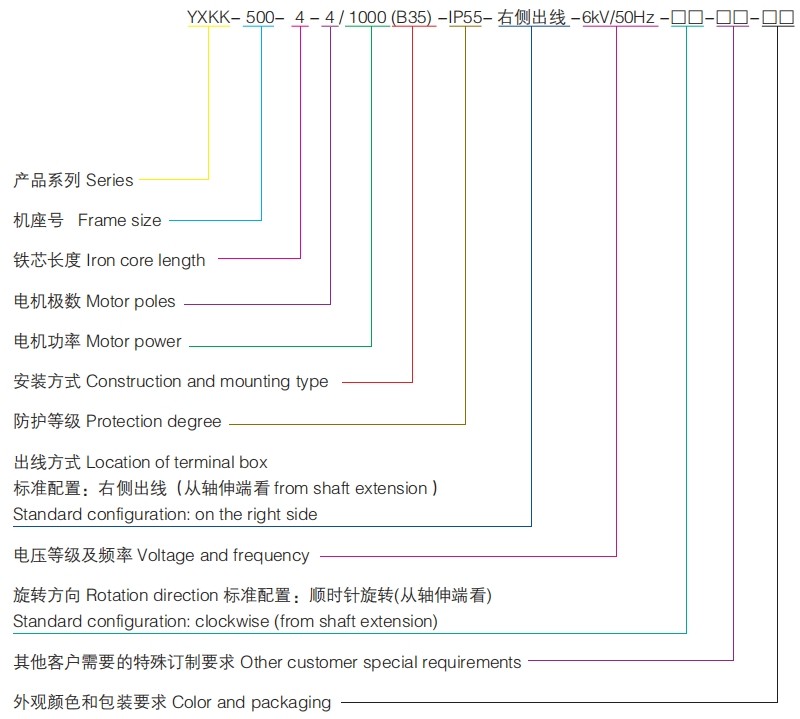

型号：YKK/YXKK/YLKK

• 三相，50/60 Hz

• 电压：380~11000 V

• 额定功率：最高12500 kW

• 极数：2,4,6,8,10,12

• 机座号：350~1000mm

• 转子采用铸铝鼠笼结构

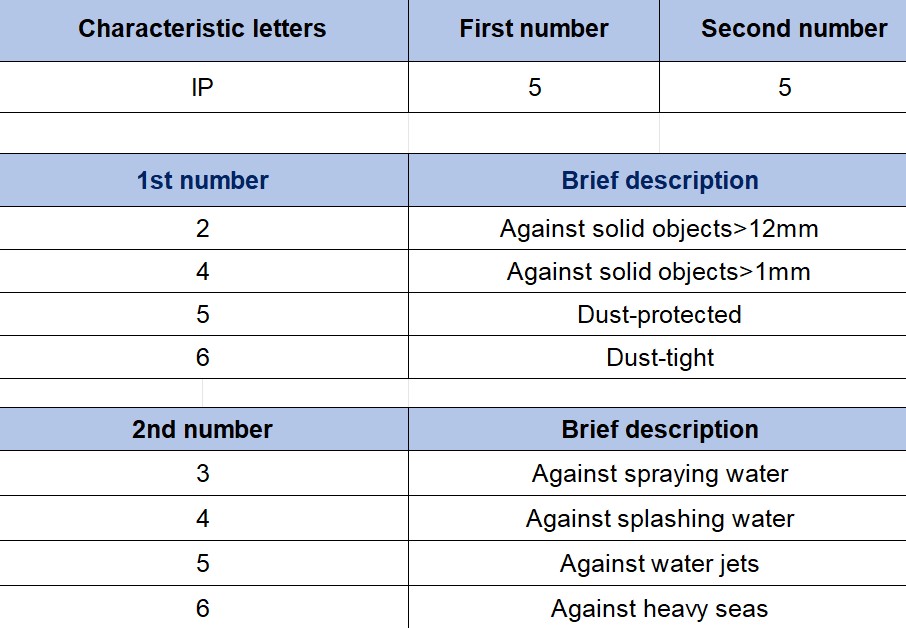

• 防护等级：IP54/IP55（全封闭）

• 工作制：S1

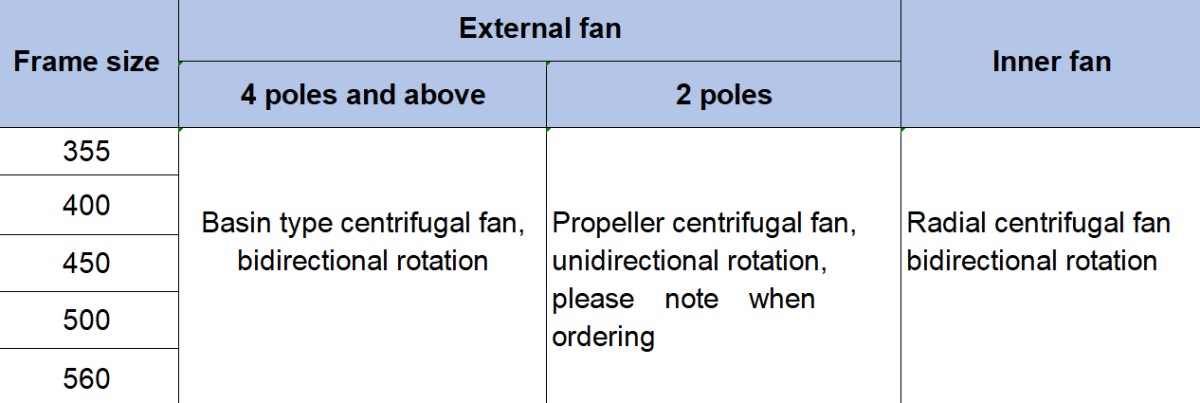

• 冷却方式：IC611/CACA

• 绝缘等级：F级（温升120℃）

• 标配PT100热保护（三线制）

• 采用最大负载容量滚动轴承

• 其他选配功能根据客户需求定制

订货须知

1.  滑动轴承

采用滑动轴承的电机环境空气温度不得低于0°C

2. 空水冷却器

采用空水冷却器的电机环境空气温度不得低于0°C。冷却器进水温度不得超过+25°C（根据中国自然环境，若无法满足≤25°C条件，最高冷却水温不得超过+33°C），且不得低于+5°C。

注：若对环境温度及海拔有特殊要求，请在订货时注明。

3. 启动要求

带负载启动电机时，需确保电机启动过程中的端电压不低于额定电压的85%。

电机允许在实际冷态下连续启动两次，或热态下启动一次。两次启动之间应自然停机，额外重启需待电机完全冷却至室温。

注：若负载为往复式压缩机、大惯量通风机或破碎机，请在订货时说明。

4. 负载连接

注：电机与驱动负载应通过联轴器同轴传动。若采用皮带、链条、齿轮等传动方式，请在订货时注明。
